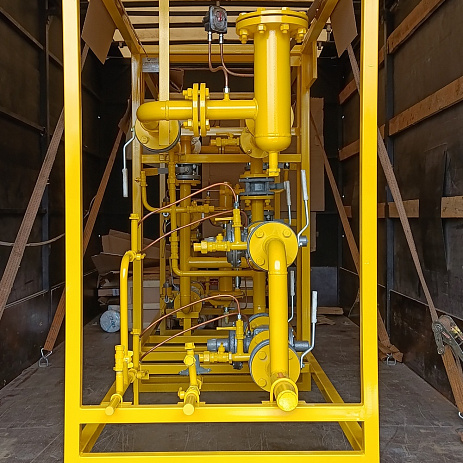

Газорегуляторная установка ГРУ-04-2У1-СГ (ЮНИТЭК-ГРУ-2А-2С-СГ)
Газорегуляторная установка на раме ГРУ-04-2У1-СГ с регуляторами РДНК-400 предназначена для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа.
По требованию комплектуется узлом учета газа, системой телеметрии.
В стандартную комплектацию пункта входят:
— узел фильтра;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа;
— измерительный комплекс Ирвис-Ультра.
Предусмотрены все необходимые продувочные и сбросные трубопроводы. Регуляторы устанавливаются в строгом соответствии с условиями и техническими требованиями, с установкой внешнего импульса и необходимыми расширениями трубопровода после регуляторов через краны.
Входной трубопровод газорегуляторной установки оснащен входным краном и газовым фильтром для поступления газа. Следующим этапом является прохождение газа через счетчик газа Ирвис-Ультра и регулятор давления типа РДНК, который устанавливает и поддерживает давление газа на нужном уровне. После этого газ направляется к потребителю.
Когда давление превышает заданный уровень, включается сбросной клапан, который отводит газ в атмосферу. Если давление продолжает изменяться, предохранительно-запорный клапан ПЗК останавливает подачу газа потребителю.
На фильтре есть манометр для измерения входного давления и его разницы. Также на линии выдачи установлен манометр для измерения выходного давления.
Для определения объема выпущенного газа используется газовый счетчик с электронным корректором, который основан на турбине или роторе.
| Параметры изделия | Значения |
| Модель регулятора | РДНК-400 |
| Рабочая среда | Природный газ по ГОСТ 5542-87 |
| Диапазон входного давления, МПа | 0,05-0,6 |
| Диапазон настройки выходного давления, кПа | 2,0-5,0 |
| Диапазон настройки отключающего устройства при повышении Pвых, кПа | (1,2-1,8)Pвых |
| Диапазон настройки отключающего устройства при понижении Pвых, кПа | (0,2-0,5)Pвых |
| Давление срабатывания ПСК, кПа | (1,1-1,8)Pвых |
| Пропускная способность при максимальном входном давлении, м3/ч | 300 |
| Неравномерность регулирования, %, не более | ±10 |
